Seat Cordoba 2008 Manual do proprietário (in Portuguese)

Segurança das crianças49
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Cadeiras de criançaClassificação das cadeiras de criança por classes
Só podem ser utilizadas cadeiras de criança, oficialmente
homologadas e adequadas à respectiva criança.As cadeiras de criança são homologadas de acordo com a norma ECE-R 44.
ECE-R significa Comissão Económica Europeia
As cadeiras de criança estão divididas em 5 classes:
Classe 0 : até 10 kg
Classe 0+ : até 13 kg
Classe 1 : de 9 a 18 kg
Classe 2 : de 15 a 25 kg
Classe 3 : de 22 a 36 kg
As cadeiras de criança homologadas de acordo com a norma ECE-R 44
ostentam a marca ECE-R 44 (um E maiúsculo inserido num círculo, com o
número de homologação por baixo).
Cadeiras de criança da classe 0 e 0+
Uma cadeira de criança apropriada, juntamente com o cinto
de segurança bem colocado, ajudam a proteger o seu filho!Grupo 0: Para bebés até cerca de 9 meses e com um peso até 10 kg as
cadeiras mais adequadas são as representadas na figura ⇒fig. 27 .
Grupo 0+: Para bebés até cerca de 18 meses e com um peso até 13 kg as
cadeiras mais adequadas são as representadas na figura ⇒fig. 27 .
Na montagem e utilização de uma cadeira de criança devem ser observadas
as prescrições legais e as instruções do respectivo fabricante.
Recomendamos que junte as instruções de montagem do fabricante da
cadeira de criança ao Livro de Bordo e que o traga sempre no veículo.
Fig. 27 Cadeira de
criança da classe 0
montada no sentido
contrário ao da marcha,
no banco traseiro
COR_POR_0707 Seite 49 Freitag, 3. August 2007 9:15 09

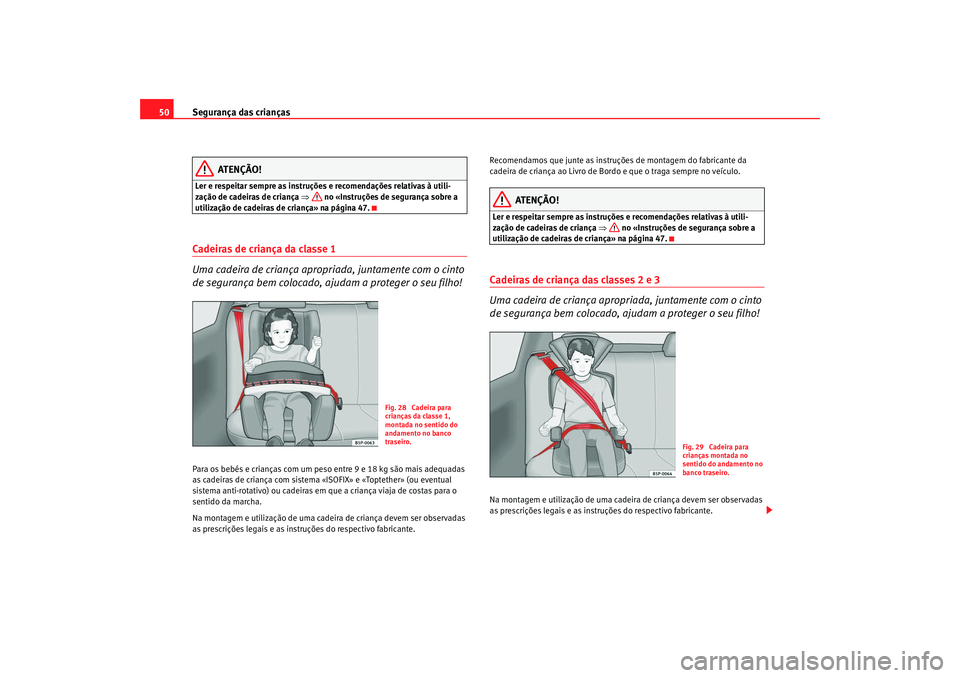

Segurança das crianças
50
ATENÇÃO!
Ler e respeitar sempre as instruções e recomendações relativas à utili-
zação de cadeiras de criança ⇒ no «Instruções de segurança sobre a
utilização de cadeiras de criança» na página 47.Cadeiras de criança da classe 1
Uma cadeira de criança apropriada, juntamente com o cinto
de segurança bem colocado, ajudam a proteger o seu filho!Para os bebés e crianças com um peso entre 9 e 18 kg são mais adequadas
as cadeiras de criança com sistema «ISOFIX» e «Toptether» (ou eventual
sistema anti-rotativo) ou cadeiras em que a criança viaja de costas para o
sentido da marcha.
Na montagem e utilização de uma cadeira de criança devem ser observadas
as prescrições legais e as instruções do respectivo fabricante. Recomendamos que junte as instruções de montagem do fabricante da
cadeira de criança ao Livro de Bordo e que o traga sempre no veículo.
ATENÇÃO!
Ler e respeitar sempre as instruções e recomendações relativas à utili-
zação de cadeiras de criança ⇒
no «Instruções de segurança sobre a
utilização de cadeiras de criança» na página 47.Cadeiras de criança das classes 2 e 3
Uma cadeira de criança apropriada, juntamente com o cinto
de segurança bem colocado, ajudam a proteger o seu filho!Na montagem e utilização de uma cadeira de criança devem ser observadas
as prescrições legais e as instruções do respectivo fabricante.
Fig. 28 Cadeira para
crianças da classe 1,
montada no sentido do
andamento no banco
traseiro.
Fig. 29 Cadeira para
crianças montada no
sentido do andamento no
banco traseiro.
COR_POR_0707 Seite 50 Freitag, 3. August 2007 9:15 09

Segurança das crianças51
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

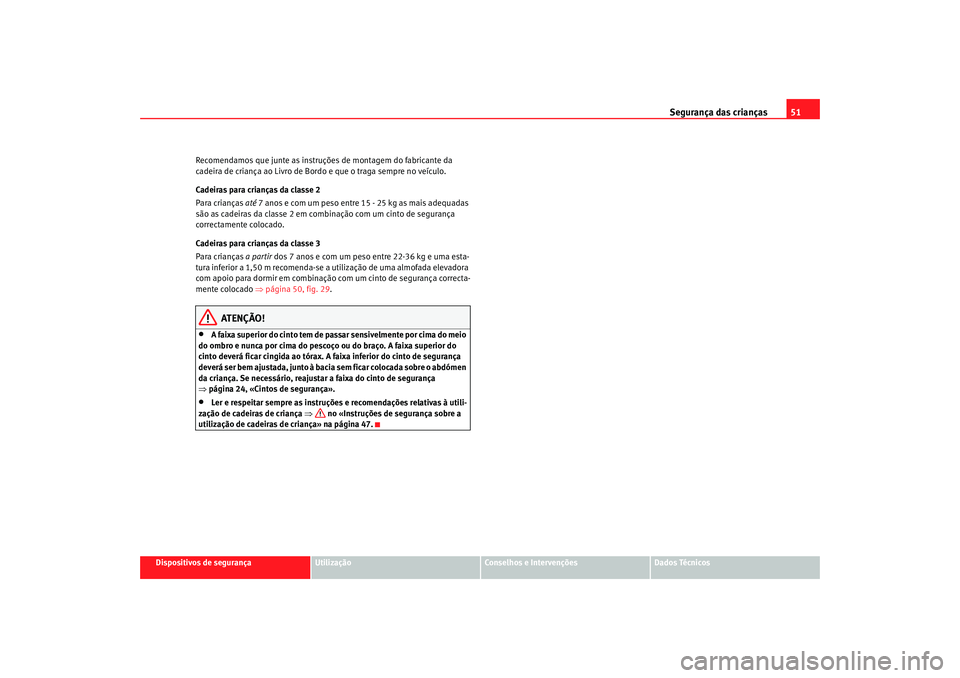

Recomendamos que junte as instruções de montagem do fabricante da
cadeira de criança ao Livro de Bo
rdo e que o traga sempre no veículo.
Cadeiras para crianças da classe 2
Para crianças até 7 anos e com um peso entre 15 - 25 kg as mais adequadas
são as cadeiras da classe 2 em combinação com um cinto de segurança
correctamente colocado.
Cadeiras para crianças da classe 3
Para crianças a partir dos 7 anos e com um peso entre 22-36 kg e uma esta-
tura inferior a 1,50 m recomenda-se a utilização de uma almofada elevadora
com apoio para dormir em combinação com um cinto de segurança correcta-
mente colocado ⇒página 50, fig. 29 .
ATENÇÃO!
•
A faixa superior do cinto tem de pass ar sensivelmente por cima do meio
do ombro e nunca por cima do pescoço ou do braço. A faixa superior do
cinto deverá ficar cingida ao tórax. A faixa inferior do cinto de segurança
deverá ser bem ajustada, junto à bacia sem ficar colocada sobre o abdómen
da criança. Se necessário, reajustar a faixa do cinto de segurança
⇒ página 24, «Cintos de segurança».
•
Ler e respeitar sempre as instruções e recomendações relativas à utili-
zação de cadeiras de criança ⇒ no «Instruções de segurança sobre a
utilização de cadeiras de criança» na página 47.
COR_POR_0707 Seite 51 Freitag, 3. August 2007 9:15 09

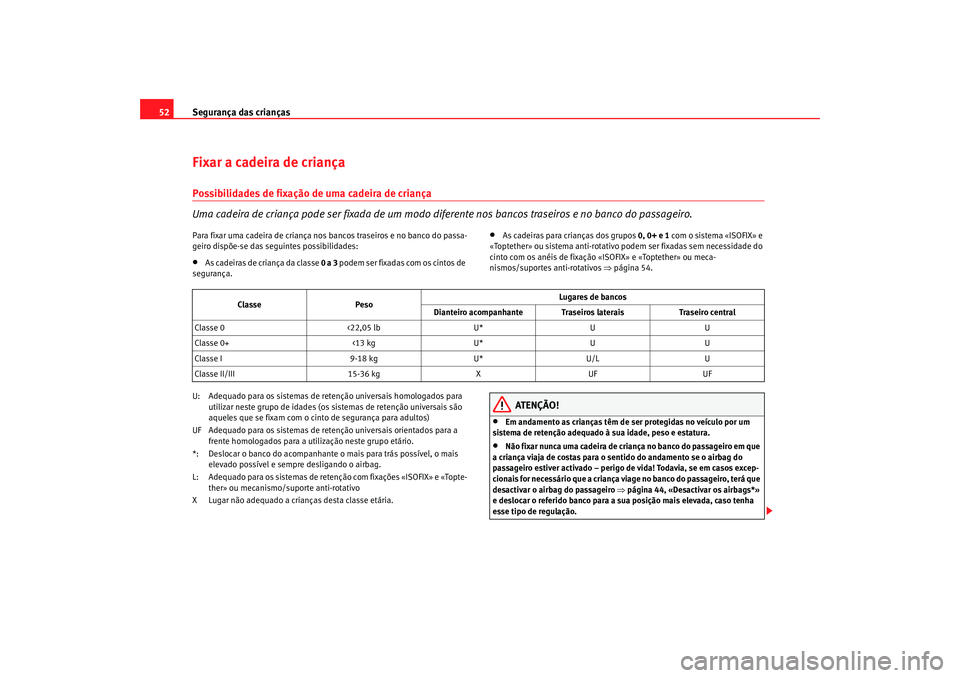

Segurança das crianças
52Fixar a cadeira de criançaPossibilidades de fixação de uma cadeira de criança
Uma cadeira de criança pode ser fixada de um modo diferente nos bancos traseiros e no banco do passageiro.Para fixar uma cadeira de criança nos bancos traseiros e no banco do passa-
geiro dispõe-se das seguintes possibilidades:•
As cadeiras de criança da classe 0 a 3 podem ser fixadas com os cintos de
segurança.
•
As cadeiras para crianças dos grupos 0, 0+ e 1 com o sistema «ISOFIX» e
«Toptether» ou sistema anti-rotativo podem ser fixadas sem necessidade do
cinto com os anéis de fixação «ISOFIX» e «Toptether» ou meca-
nismos/suportes anti-rotativos ⇒página 54.
U: Adequado para os sistemas de retenção universais homologados para utilizar neste grupo de idades (os sistemas de retenção universais são
aqueles que se fixam com o cinto de segurança para adultos)
UF Adequado para os sistemas de retenção universais orientados para a frente homologados para a ut ilização neste grupo etário.
*: Deslocar o banco do acompanhante o mais para trás possível, o mais elevado possível e sempre desligando o airbag.
L: Adequado para os sistemas de retenção com fixações «ISOFIX» e «Topte- ther» ou mecanismo/suporte anti-rotativo
X Lugar não adequado a crianças desta classe etária.
ATENÇÃO!
•
Em andamento as crianças têm de ser protegidas no veículo por um
sistema de retenção adequado à sua idade, peso e estatura.
•
Não fixar nunca uma cadeira de criança no banco do passageiro em que
a criança viaja de costas para o sentido do andamento se o airbag do
passageiro estiver activado – perigo de vida! Todavia, se em casos excep-
cionais for necessário que a criança viage no banco do passageiro, terá que
desactivar o airbag do passageiro ⇒página 44, «Desactivar os airbags*»
e deslocar o referido banco para a sua posição mais elevada, caso tenha
esse tipo de regulação.
Classe
Peso Lugares de bancos
Dianteiro acompanhante Traseiros laterais Traseiro central
Classe 0 <22,05 lbU*UU
Classe 0+ <13 kgU*UU
Classe I 9-18 kgU*U/L U
Classe II/III 15-36 kgXUF UF
COR_POR_0707 Seite 52 Freitag, 3. August 2007 9:15 09

Segurança das crianças53
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
•

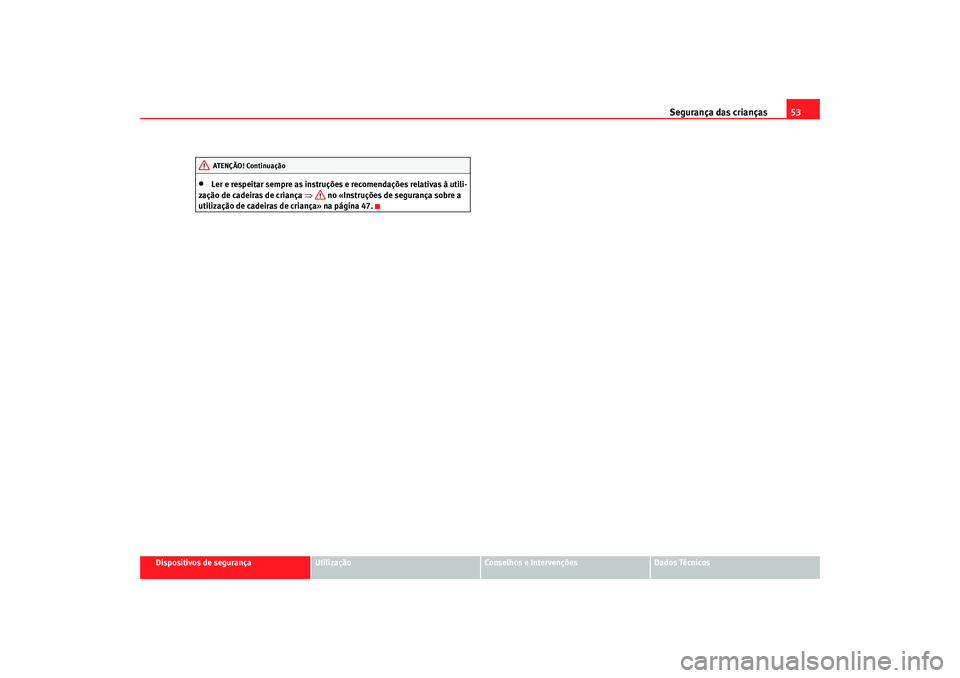

Ler e respeitar sempre as instruções e recomendações relativas à utili-
zação de cadeiras de criança ⇒ no «Instruções de segurança sobre a
utilização de cadeiras de criança» na página 47.AT ENÇÃO! Continua ção
COR_POR_0707 Seite 53 Freitag, 3. August 2007 9:15 09

Segurança das crianças
54Fixação da cadeira de crianças com o sistema «ISOFIX» e «Toptether» ou mecanismo/sistema anti-rotativo
As cadeiras para crianças podem fixar-se nos bancos
traseiros laterais de uma forma rápida, fácil e segura através
do sistema «ISOFIX» e «Toptether».Na montagem e desmontagem de uma cadeira de criança devem
ser respeitadas as instruções do respectivo fabricante.
– Deslocar o banco traseiro o mais para trás possível.
– Inserir a cadeira de criança nos anéis de fixação «ISOFIX», até se
ouvir o seu engate. Se a cadeira de crianças tiver uma fixação
«Toptether», ligue-a ao respectivo anel. Se a cadeira de crianças
dispõe de outro sistema anti-rotativo, siga as instruções do fabri-
cante. – Proceder a uma prova de tracção de ambos os lados da cadeira
de criança.
Estão fixados dois anéis de retenção «ISOFIX» na carroçaria, atrás dos
bancos traseiros do lado de fora. Em alguns veículos, os anéis estão fixos à
armação do banco e noutros ao piso tr aseiro. Os anéis «ISOFIX» encontram-
se entre o encosto e a almofada do banco traseiro. Os anéis «Toptether»
encontram-se no espaço posterior às posições traseiras. Frequentemente,
encontram-se na superfície po sterior dos encostos traseiros.
As cadeiras de crianças com sistema de fixação «ISOFIX» e «Toptether» estão
disponíveis nos Serviços Técnicos.
ATENÇÃO!
•
Os anéis de fixação foram concebidos exclusivamente para bancos com
sistema «ISOFIX» e «Toptether»
•
Não fixar nunca nos anéis de fixação cadeiras de criança sem sistema
«ISOFIX», Toptether, cintos de retenção ou quaisquer objectos – perigo de
vida!
•
Certifique-se de que os bancos para crianças ficam bem fixos nos anéis
«ISOFIX» e Toptether.
Fig. 30 Anéis de fixação
ISOFIX
COR_POR_0707 Seite 54 Freitag, 3. August 2007 9:15 09

55
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
COR_POR_0707 Seite 55 Freitag, 3. August 2007 9:15 09

56

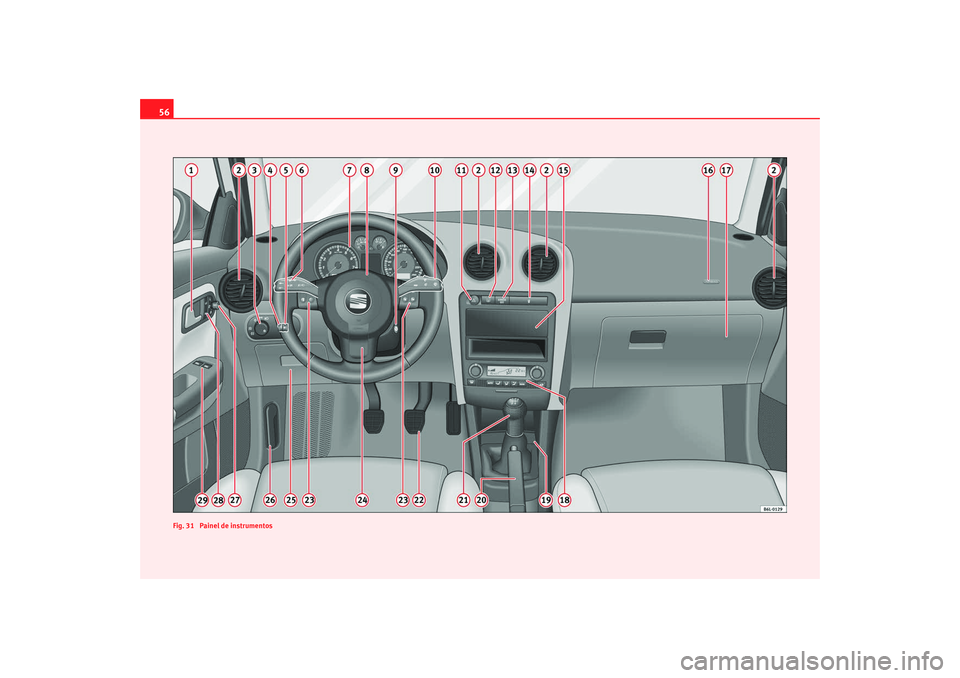

Fig. 31 Painel de instrumentosCOR_POR_0707 Seite 56 Freitag, 3. August 2007 9:15 09

Posto de condução57
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
UtilizaçãoPosto de conduçãoPanorâmicaPlano geral do painel de instrumentos
Esta panorâmica pretende ajudá-lo a familiarizar-se com os
indicadores e com os comandos.
Manípulo da porta
Difusores de saída do ar
Interruptor das luzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador da iluminação do pa inel de instrumentos e dos
interruptores* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulação do alcance dos faróis* . . . . . . . . . . . . . . . . . . . . . . .
Alavanca dos indicadores de direcção e médios e regulador da
velocidade* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de instrumentos e luzes avisadoras:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Luzes avisadoras e de advertência . . . . . . . . . . . . . . . . . . . .
Buzina (só funciona com a ignição ligada)/ Airbag do
condutor* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fechadura de direcção e arranque . . . . . . . . . . . . . . . . . . . . . . .
Alavanca do limpa/lava pára-brisas / e comando do indicador
multifunções* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor para instalação de pisca de emergência . . . . . . . .
Interruptor do desembaciador traseiro . . . . . . . . . . . . . . . . . . .
Luz avisadora de desactivação de Airbag* . . . . . . . . . . . . . . . . Porta-bebidas* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alojamento para rádio*/Sistema de rádio-navegação*
Airbag acompanhante* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Porta-luvas/Porta-objectos . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptores para:
−
Aquecimento e ventilação . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Ar condicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cinzeiro/Isqueiro /Tomada . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca do travão de mão . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca de caixa de velocidades automática*/manual . . . . .
Pedais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandos no volante* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca da coluna da direcção regulável* . . . . . . . . . . . . . . .
Compartimento para objectos . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca para abrir a tampa do compartimento do motor . . . .
Comando para regulação dos espelhos exteriores eléctricos*
Botão do fecho centralizado* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandos para os vidros eléctricos* . . . . . . . . . . . . . . . . . . . .
Nota
Alguns dos equipamentos indicados fazem apenas parte de determinadas
versões do modelo ou são equipamentos opcionais.
A1A2A3
97
A4
98
A5
98
A6
100,149
A7
58
66
A8
30
A9
138
A10
104, 61
A11
99
A12
99
A13
32
A14
118
A15A16
34
A17
116
A18
125
128
131
A19
119
A20
147
A21
143,142
A22
15
A23
75
A24
136
A25
116
A26
189
A27
108
A28
80
A29
91
COR_POR_0707 Seite 57 Freitag, 3. August 2007 9:15 09

Posto de condução
58InstrumentosPanorâmica do painel de instrumentos
Os instrumentos indicam o estado de operação do veículo.Fig. 32 Pormenor do painel de bordo: painel de instrumentosA disposição dos instrumentos depende da versão do modelo e do motor.
Conta-rotações* ⇒página 59
Temperatura do líquido de refrigeração ⇒página 59
Nível do combustível ⇒página 60
Velocímetro ⇒página 60 Relógio digital*/Indicador da temperatura exterior*/Indicador multifun-
ções
⇒página 61
Indicador das posições da alavanca selectora ⇒página 64
Conta-quilómetros ou indicador do próximo Serviço* ⇒página 64A1A2A3A4
A5A6A7
COR_POR_0707 Seite 58 Freitag, 3. August 2007 9:15 09
